Система лифтовой связи в больнице

Категория решения: громкоговорящая связь, ГГС, системы громкоговорящей связи, громкоговорящая диспетчерская связь, диспетчерский контроль и управление, связь в больнице, лифтовая связь

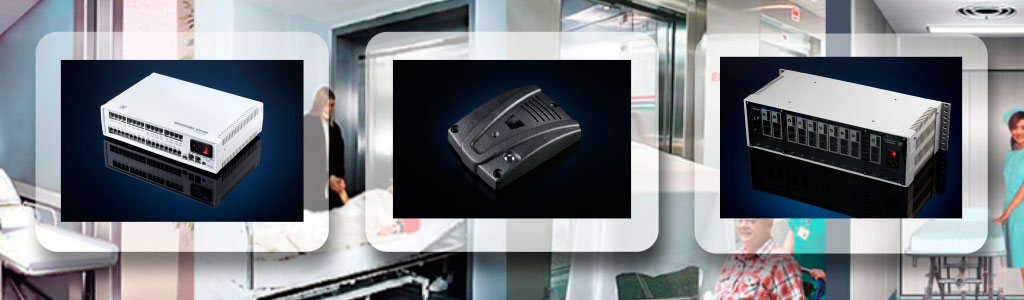

Система лифтовой связи в больнице заставка решения

Запрос: Требуется решение по лифтовой связи для клинической больницы (2 подъезда, 8 этажей)

Дано:

  • Сфера деятельности: здравоохранение
  • В рабочее время в кабине находится дежурный лифтер. Система должна обеспечивать связь персонала на этаже с дежурным лифтером. Как правило, это необходимо при транспортировке больных и сообщения лифтеру предварительной информации.
    Обратный вызов “лифтер — персонал этажа” не требуется.
  • В обоих подъездах связь с лифтером понадобится на 2-8 этажах.
  • В связи с особенностями контингента больных возможна преднамеренная порча переговорных устройств на этажах.

Требуется надежная и бюджетная система лифтовой связи с простым управлением.

Решение
Вариант 1. Автономные системы для каждого подъезда.

Схема лифтовой связи в больнице вариант 1

Комментарии к этому варианту решения

Состав системы: в качестве коммутатора лифтовой связи подъезда рекомендуется мини АТС MP35 в конфигурации 2×8.

Изображение мини АТС малой емкости MP35

Станция устанавливается в машинном отделении лифта соответствующего подъезда. Всего понадобится 2 мини АТС MP35 (2х8).

Соединительные линии мини АТС могут быть использованы:

  • Для связи лифтера с диспетчерской службой на случай нештатной ситуации в кабине.
  • Для выхода на АТС больницы (в т.ч., для выхода через АТС больницы на диспетчерскую службу)

В качестве переговорного устройства рекомендуется вандалоустойчивая модель MXF-vun.

Изображение антивандального переговорного устройства

Устройство имеет прочный металлический корпус и надежно защищено от механических воздействий.

Одно переговорное устройство устанавливается в кабине лифта, остальные — на этажах (со второго по восьмой) , рядом с дверью лифта.

Всем переговорным устройствам назначаются аппаратные номера в АТС, устройства на этажах запрограммированы на режим “Автонабор” (прямой вызов устройства, расположенного в кабине лифта).
Переговорное устройство в кабине запрограммировано на прямой вызов диспетчера.

Вариант 2. Централизованный коммутатор.

Схема лифтовой связи вариант 2

В качестве коммутатора рекомендуется мини АТС MP48

Изображение гибридной АТС емкостью до 49 портов
