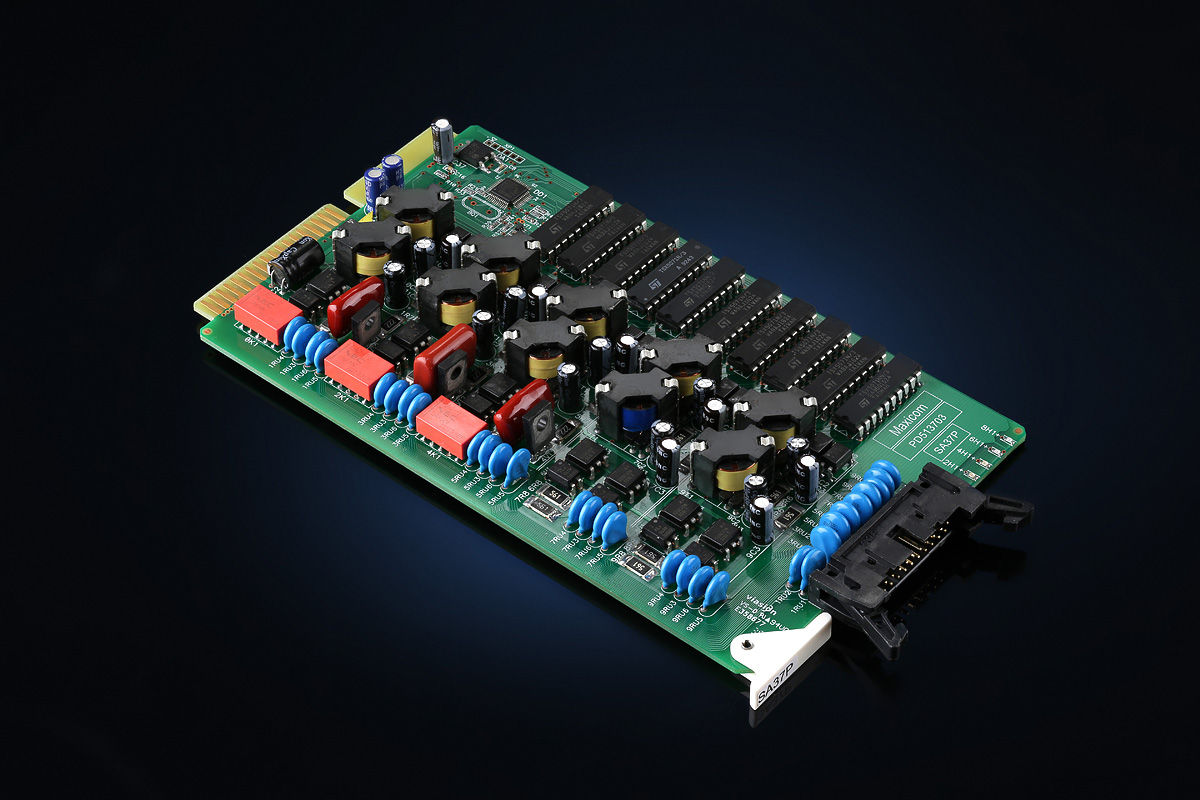

Плата расширения SA37P для мини АТС MXM500P

Плата SA37P — один из пяти функциональных модулей, разработанных для цифровой АТС модели MXM500O.

Эта плата АТС содержит 3 порта СЛ и 7 портов АЛ; устанавливается в любое из 16 универсальных платомест, предусмотренных в MXM500P для плат расширения. Система связи, в зависимости от наличия плат E1500P или IP500P может состоять из одного, двух или даже трех блоков MXM500P. Кстати, есть и другие, нетривиальные решения, позволяющие резко увеличить абонентскую емкость. Плата SA37P — один из элементов “конструктора”, позволяющего создавать конфигурации под практически любую задачу. Некоторые примеры, расчеты и комментарии — на вкладке “Решения”

Основные функции мини АТС — уменьшение количества городских линий, организация оптимального распределения входящих звонков и гибкой системы внутренней связи. Многочисленные сервисные функции мини АТС, особенно цифровой АТС, придают системе связи индивидуальный, неповторимый характер. Разумеется, если правильно их настроить:) А еще есть дополнительные устройства (например, переговорные устройства громкой связи, усилители, специальные модули и т.п.), которые подключаются к портам СЛ или АЛ и помогают системе телефонной связи полностью настроиться на задачи предприятия. Цифровая IP АТС, как никакая другая мини АТС, способна воплотить все возможные пожелания и представления о перспективах. Но для этого все представления и пожелания должны быть известны заранее. Тогда начинается конкретный разговор о конфигурации цифровой АТС под конкретные задачи. Исходные возможности MXM500P представлены в таблице.

Плата/количество		Базовые возможности
Плата/количество		Блоков АТС	Ip-абонентов (SIP-телефонов)	Дополнительно свободных портов СЛ, АЛ и СТА
E1-500P	0	1	0	160
		2	0	320
		3	0	480
	1 (обеспечивает до 100 СЛ, при этом одновременно могут использоваться для разговоров 30 СЛ)	1	0	150
	1 (аналогично)	2	0	310
	2 (до 200 СЛ; используется в том случае, если выход на город обеспечивают два разных оператора; по каждому из них одновременные разговоры могут вестись по 30 СЛ)	1	0	140
IP500P	1	1 (обеспечивает 64 IP-транка (64 внешних IP) и 128 IP-абонентов)	128	150
	1	2 (аналогично)	128	310
	2	1 (128 IP-транков)	256	140

Представим себе, что предприятию требуется цифровая мини АТС для офиса. То, что это “мини АТС” вовсе не означает, что она подойдет только для компактного офиса. Как следует из таблицы, телефонная станция небольших размеров может обеспечить связью даже ОГРОМНЫЙ офис, включающий множество подразделений. А мы для примера возьмем следующую ситуацию. Предприятию требуется конвергентное решение с IP телефонией, а кроме этого:

5 дополнительных городских линий
56 аналоговых телефонных аппаратов
4 цифровых системных телефона
2 канала ГГС, интегрированной в общую систему телефонной связи
1 канал ГГС, подключенный к СЛ
Интеллектуальный автосекретарь на 6 АЛ
3 универсальных домофона DMFu
9 переговорных устройств дуплексной громкой связи “Максифон” (из них 2 — антивандальные и всепогодные, 7 — стандартные — для установки внутри офисных помещений)

Посмотрим, что можно сделать.

Устанавливаем плату IP500P, которая обеспечит 64 IP-транка и 128 IP абонентов. Это вовсе не означает, что предприятию прямо сразу необходимо установить аж 128 SIP-телефонов. Но потенциально такая возможность уже обеспечена — дальше приобретение и подключение SIP-телефонов может осуществляться по необходимости.
Для подключения 4-х цифровых системных телефонов устанавливаем 2 платы AD62P. Они же обеспечат нам 12 АЛ. Всего же, с учетом дополнительных устройств потребуется 76 АЛ.
Понадобится 6 СЛ (5 +1 для подключения канала ГГС к СЛ). Для этого возьмем 2 платы SA37P. Теперь у нас есть 6СЛ, 26 АЛ и 4 ЦСТА.. Осталось “добрать” отсутствующие АЛ. А их у нас 76-26=50. Эти АЛ нам обеспечат 5 плат AA10P.
Итоговая конфигурация: 64 IP-транка и 128 IP-абонента + 6 СЛ + 76 АЛ + 4 ЦСТА.

И у нас еще остались 6 универсальных платомест для потенциального масштабирования в рамках одного блока цифровой АТС. А какие цели и задачи у Вашего предприятия? Какой Вы видите свою систему телефонной связи? Сформулируйте все свои пожелания — в любой форме — а мы подготовим все необходимые расчеты, подберем оборудование и сделаем именно то, что Вам нужно.
