Двусторонняя диспетчерская связь в борьбе с COVID-19

Двусторннаяя диспетчерская связь "Дежурный пост - мельцеровские боксы"

Двусторонняя диспетчерская связь организуется для мельцеровских боксов, которые входят в состав пункта приема анализов. Сам пункт является частью инфекционного отделения.

Как подобрать комплект палатной связи? Как рассчитать состав оборудования и обеспечить нужную емкость системы?

Организация диспетчерской связи в пункте приема анализов на коронавирус.

Система организована по ТЗ Заказчика, поэтому структура связи соответствует конкретному архитектурно-техническому решению.

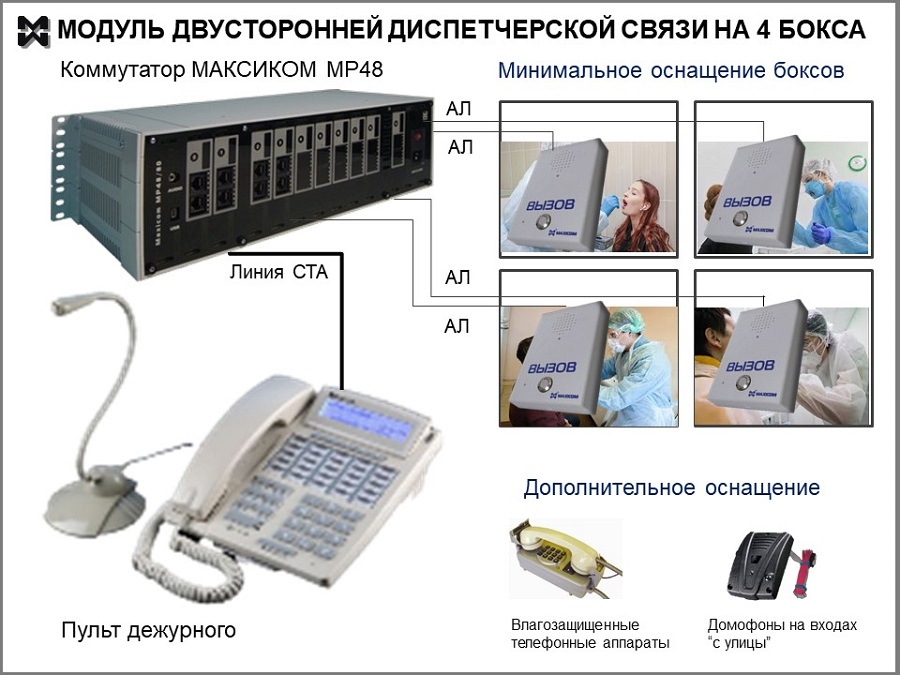

В соответствии с ТЗ, имеем модуль из 4-х мельцеровских боксов, связанных двусторонней связью с диспетчерским пультом.

В состав модуля двусторонней диспетчерской связи в данном случае входят:

Минимальная комплектация:

Коммутатор диспетчерской связи — МАКСИКОМ MP48
Пульт дежурного/пульт диспетчерской связи — системный телефонный аппарат СТА30
Антивандальные переговорные устройства Максифон MXFvs (степень защиты IP54) в каждый бокс.

Дополнительная комплектация:

Переговорно-замковые устройства на входе в боксы
Телефонные аппараты с дополнительной защитой от влаги.

Двусторонняя диспетчерская связь в рамках решения обеспечивает:

Основные функции

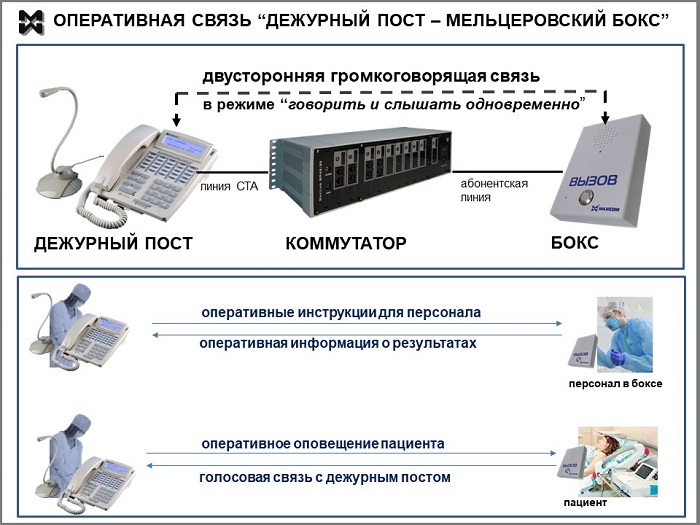

Двусторнняя громкоговорящая связь "Пост-бокс" Схема.

Дуплексную ГГС “Дежурный — персонал в боксе”. Пациент поступает в бокс, после чего осуществляются все необходимые процедуры. В их числе первичный осмотр, измерение температуры, тест на COVID-19. Каждый элемент процедуры, который требует согласования с дежурным, обеспечен двусторонней громкоговорящей связью. Эта связь проста и удобна, потому что собеседники могут и говорить, и слышать друг друга. Таким образом, Дежурный может вызвать персонал, который находится в боксе, а персонал в любой момент может вызвать дежурный пост.

Связь “дежурный пост- пациент”. В отсутствие персонала дежурный пост может связаться с пациентом, узнать о его состоянии Разумеется, пациент также может вызвать дежурного. При этом пациент остается в боксе и не выходит оттуда — в полном соответствии с концепцией полной изоляции.

Оперативное оповещение пациентов. Дежурный пост имеет возможность оперативно оповещать пациентов в боксах. Это может быть как индивидуальное оповещение, так и сообщение, предназначенное для всех пациентов. Во втором случае используется режим конференц-связи. На переговорных устройствах устанавливается режим автоприема, что позволяет делать объявления, не дожидаясь ответа.

Дополнительные функции

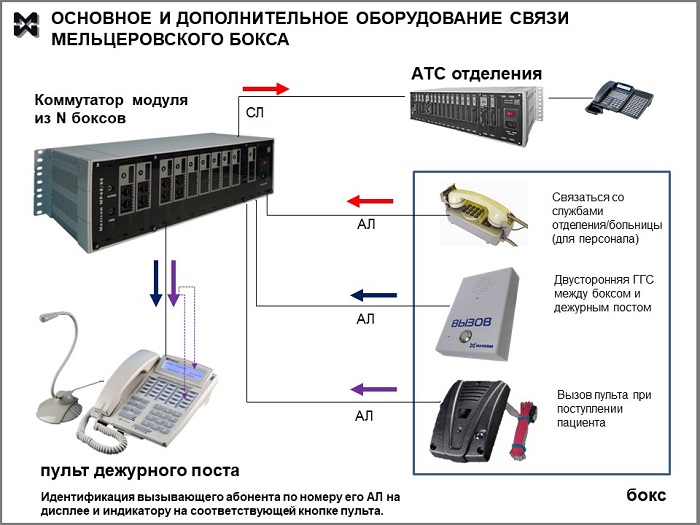

Схема оперативной связи мельцеровского бокса. Расширенное оснащение.

Дистанционный контроль доступа в боксы со стороны “улицы”. Вызовы также поступают на диспетчерский пульт, и дежурный, в соответствии с обстановкой, впускает пациента в бокс или дает ему инструкции. Как вести себя во время ожидания.

Дополнительная телефонная связь из бокса. Эта опция не связана напрямую с диспетчерским пультом, но также обеспечивается коммутатором. Коммутатор диспетчерской связи через соединительные линии связан с АТС больницы или отделения. Через эти СЛ персонал, который находится в боксе, может оперативно связаться с врачами отделения, бригадой санитаров и т.п.

Оборудование диспетчерской связи. Состав и характеристики.

Коммутатор диспетчерской связи

под конкретную задачу поставляется в конфигурации

2 СЛ x 14 АЛ+4 СТА.

В состав конфигурации входят:

Базовый блок MP48
Процессор
Блок питания
Плата SA17P (2 шт.)
Плата AP04P (1 шт.)

В базовом блоке после установки плат расширения остаются еще 3 свободных слота общей емкостью 24 условных порта. Таким образом,. система имеет достаточный потенциал расширения. К плате AP04P можно подключить еще 3 пульта.

Диспетчерский пульт.

Двусторонняя диспетчерская связь на рабочем месте дежурного обеспечивается СТА30. Рекомендуется модификация с выносным микрофоном. По желанию Заказчика к пульту вместо микрофона можно подключить гарнитуру.

На крупном дисплее пульта отображается внутренний номер вызывающего абонента.

Вызовы с каждого устройства (в том числе, домофонов) в данном случае рекомендуется наводить отдельно, чтобы диспетчеру было проще отличить вызов с домофона от вызова из палаты через переговорное устройство.

Помимо отображения номера на дисплее дежурный идентифицирует вызов еще одним способом. Кнопки пульта программируются на соответствующие АЛ. Поэтому в тот момент. Когда на пульт приходит вызов, загорается индикатор на соответствующей кнопке.

С пульта можно делать общие оповещения для всех четырех пациентов одновременно. Для этого используется режим телефонной конференции.

Переговорные устройства.

Модель Максифон MXFvs предназначена для работы в условиях повышенной влажности и агрессивных средах (стандарт IP54). В случае мельцеровского бокса источником и первого, и второго являются регулярные санитарные обработки.

Защита от влажности в первую очередь обеспечивается прочным стальным корпусом, но есть дополнительные способы защиты схемотехники. Эти способы применяются, например, в системе диспетчерской связи очистных сооружений.

Дистанционный контроль доступа

В подобных системах можно использовать как специальные домофоны DMF, так и универсальные домофоны. Разница только в том, что сигнал DMF акустически отличается от других вызовов.

Однако, если универсальные домофоны и MXFvs не объединять в группу, а наводить вызов на пульт с каждой АЛ индивидуально, проблема идентификации решается легко.

Телефонные аппараты

Обычные телефонные аппараты устанавливать в мельцеровских боксах не рекомендуется. Дело в том, что регулярные санитарные обработки довольно скоро выведут их из строя. По крайней мере, вероятность этого высока. Возможное решение — установка влагостойких телефонов с кнопочным номеронабирателем.

Такие аппараты подключаются к портам АЛ АТС МАКСИКОМ напрямую, то есть адаптеры не понадобятся.
